| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | Saibo |
| Certification: | CE/ISO |
| Numéro de modèle: | Le nombre de points de contrôle est le suivant: |
| Quantité de commande min: | 1 série |
| Prix: | negotiable |
| Détails d'emballage: | Approprié à l'expédition d'océan |
| Délai de livraison: | 90 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 300 ensembles par an |
| Nom du produit: | Machines de formage de rouleaux de culvert | Puissance principalePuissance: | 45 kW *2 |
|---|---|---|---|
| Puissance hydraulique: | 30 kW | La gare: | Environ 26 stations |
| Matériau de rouleaux: | Gcr15 avec traitement au chrome | Conduire: | Par le réducteur de transmission |
| Décoiler: | 15T hydraulique avec voiture à bobine | Servo-puissance de perforation de voie: | 5.5 kW |
| Diamètre de l'arbre: | 155 mm à corps complet | Vitesse de formation: | 0 à 12 m/min |
| Mettre en évidence: | Machine à former des rouleaux de silo de 4 mm,Machines de formage de rouleaux hydrauliques,Machines à former des silos à décoiler hydraulique |
||
Machine de formage automatique de rouleaux par engrenage avec système de découpe hydraulique
1Spécification principale:
| Je ne veux pas. | Spécification du matériau | |
1 | Matériel approprié | IG, MS,Q345 |
2 | Largeur de la matière première | D'après les tailles de l'écharpe. |
| 3 | Épaisseur | 20,0 à 4,0 mm |
2. Le schéma du flux de processus
Décoiler hydraulique Dispositif de tête de pelle Auxiliaire d'alimentation +nivellement Précoupage Machine de formage de rouleaux Slitting & Waste Wire Collection Servo Punching mobile Hydraulique de coupe Stacker
3. Spécification des composants
| 1 Décoiler | ||
| Fonction | Pour dérouler la bande et maintenir la tension de retour requise lors du premier laminage. | |
| Inclure | Équipé d'un bras hydraulique de support, hydraulique automatique | |
| Capacité de chargement | Max.15 tonnes | |
| Numéro de mandrin | 1 mandrin | |
| 2 Machines de formage | |
| 1) LeDispositif de tête de pelle | |
| Fonction | Utilisé pour ouvrir la tête de bobine d'acier, redresser la partie de flexion et faire la tête de plaque entrer dans le rouleau de pincement en douceur |
| Nivelation | Total de 5 rouleaux, 2 rouleaux en haut et 3 rouleaux en bas |
| Matériau du rouleau de nivellement | 40CR, HCR50 |
| 2) Précoupe | |
| Fonction | Coupe à plat avant laminage, utilisée pour le changement de bobine |
| Matériau de la lame | Dureté D2, 58-62 HRC |
| 3) Formation de rouleaux principaux | |
| Plateau de formage | À propos26les stations |
| Cadre principal | Soudage de poutres entières |
| Matériau de rouleaux | Gcr15 HRC58-62 degré d'éteinture, tournage de finition globale |
| Diamètre de l'arbre | Équipement de détection de la température de l'air |
| Matériau de l'arbre | 40CR, avec éteinture et trempage |
| Conduire | Par boîte de vitesses pour chaque station de formage |
| Vitesse de formage | 0-12m/min; Il doit être contrôlable par l'opérateur, peut être réglé sur la boîte de commande. |
| Moteur de formage | 45KW*2Moteur à courant alternatif |
| 3Servo-percussion mobile | |
| Fonction | Profil de perforation dans la position spécifiée. |
| Perçage après formage | Percer la feuille après le rouleau formant à la longueur requise |
| Le mouvement de frappe | La machine principale ne s'arrêtera pas lors du poinçonnage, le poinçonnage est piloté par un servo-moteur de 11KW |
| Matériau du moule à perforation | D2 avec traitement thermique 58-60° |
| 4Système de coupe hydraulique | |
| Fonction | Couper le profil dans la longueur spécifiée. |
| Coupe après formage | Couper la feuille après le rouleau formant à la longueur requise |
| Mouvement de coupe | La machine principale s'arrêtera lors de la coupe |
| Matériau de la lame | D2 avec traitement thermique 58-60° |
| 5 . empilateur | |
| Fonction | La hauteur peut être réglée par hydraulique. |
| Taille | 3m (longueur) * 1,5m (largeur) |

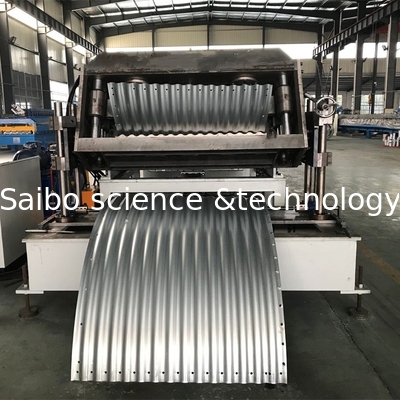

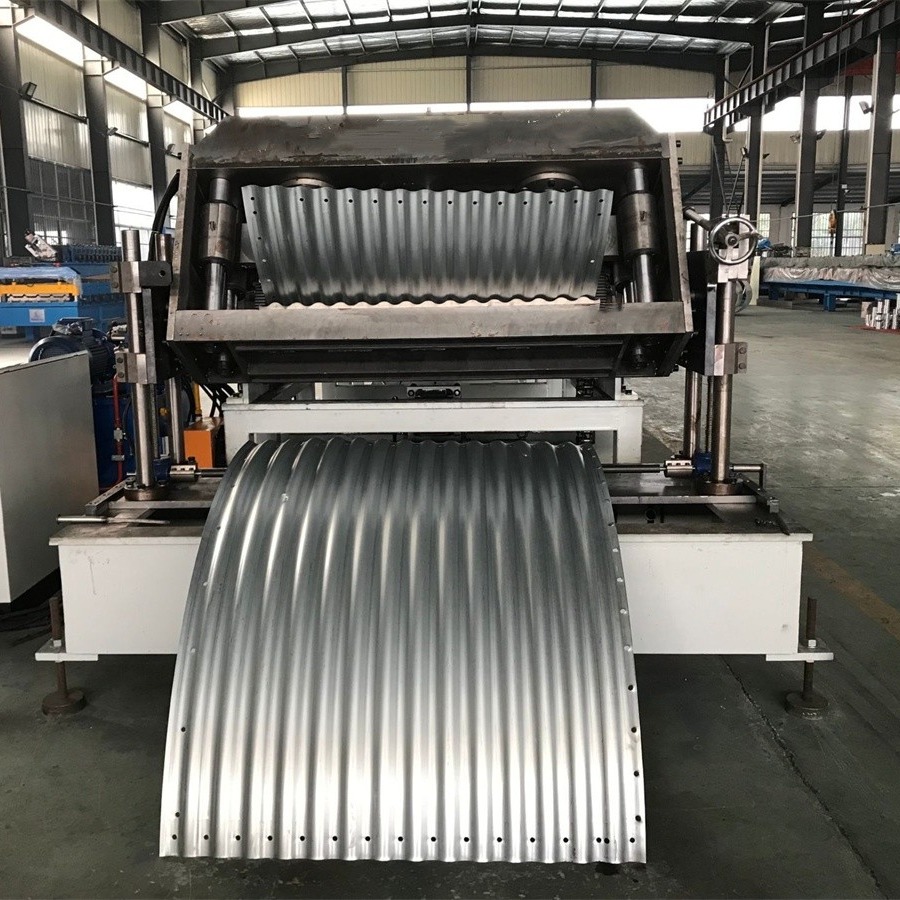

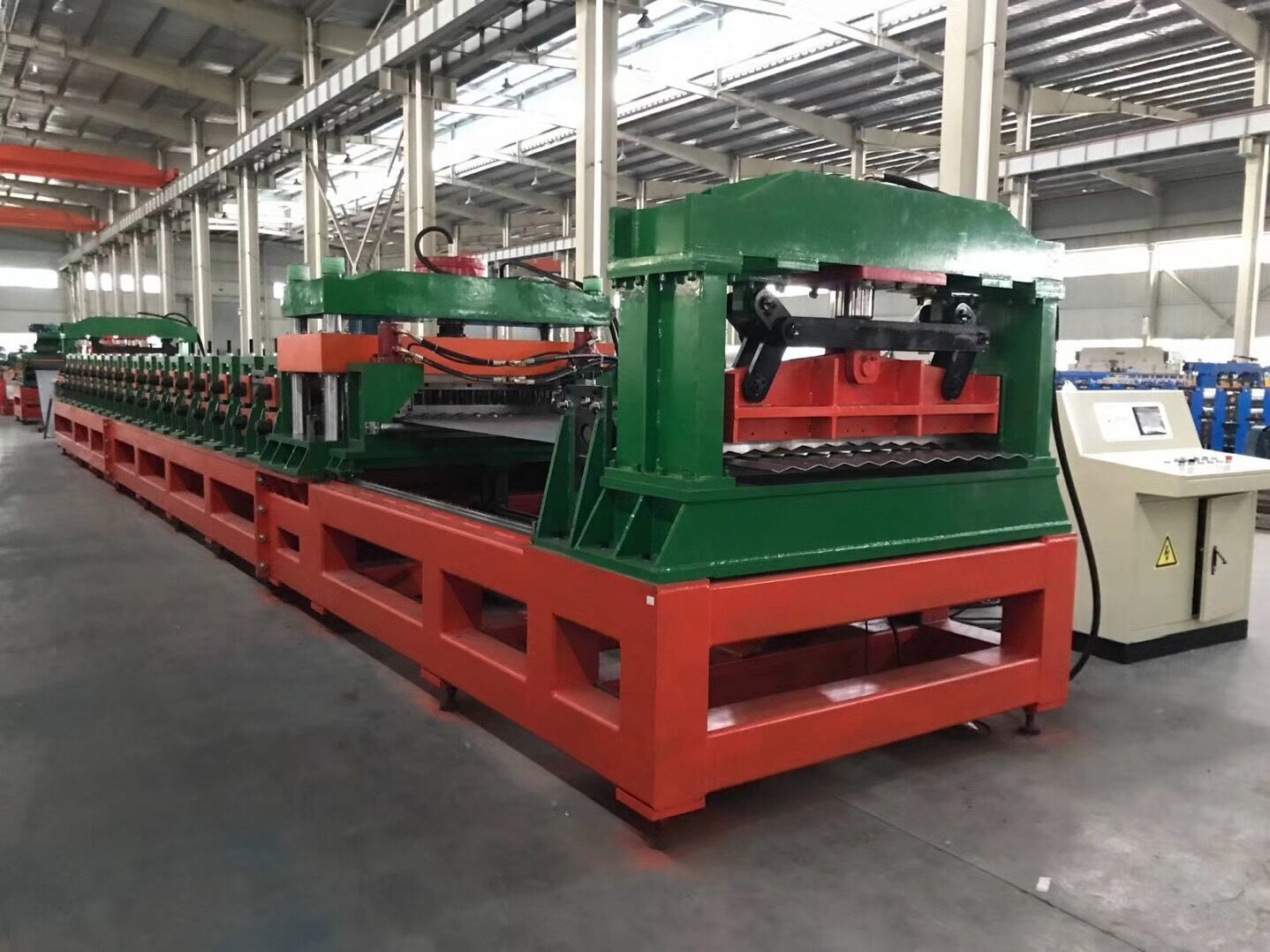

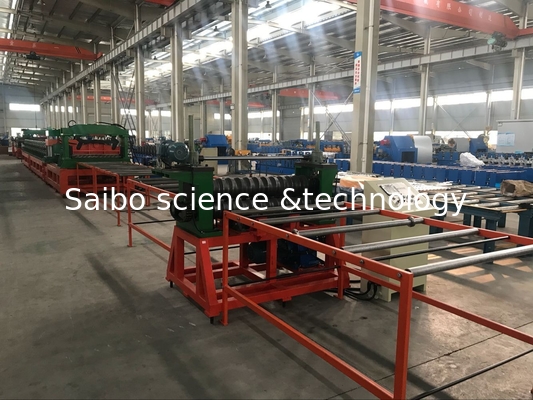

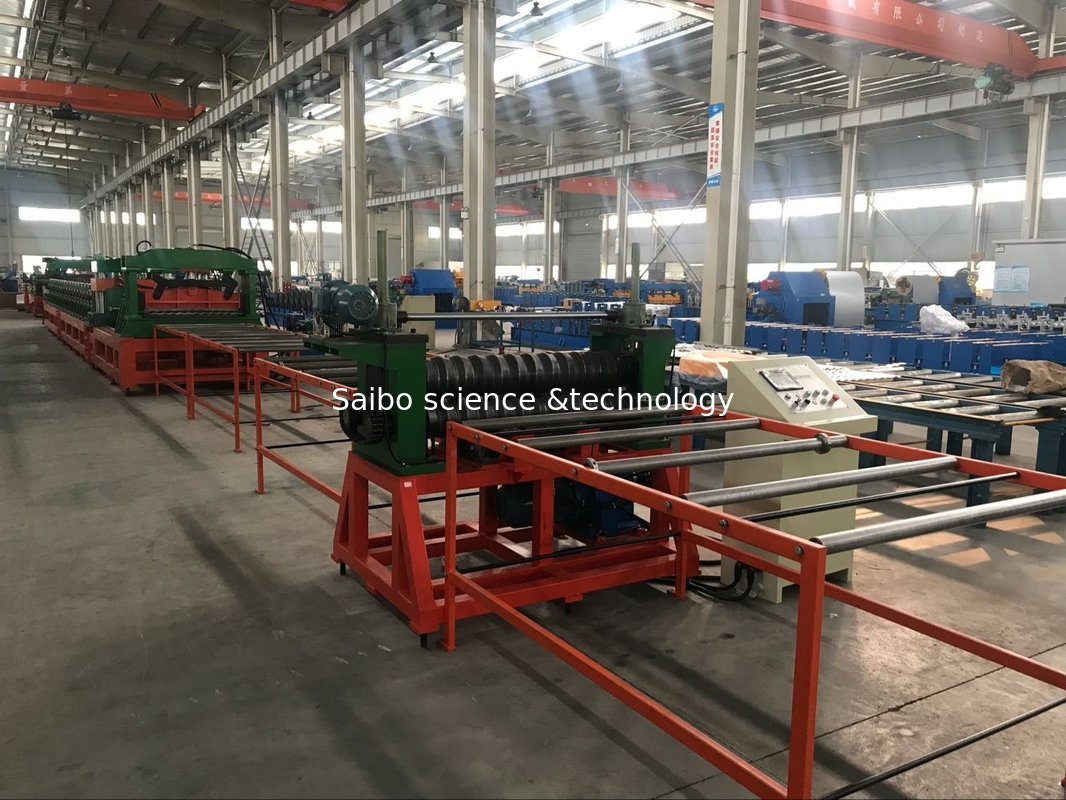

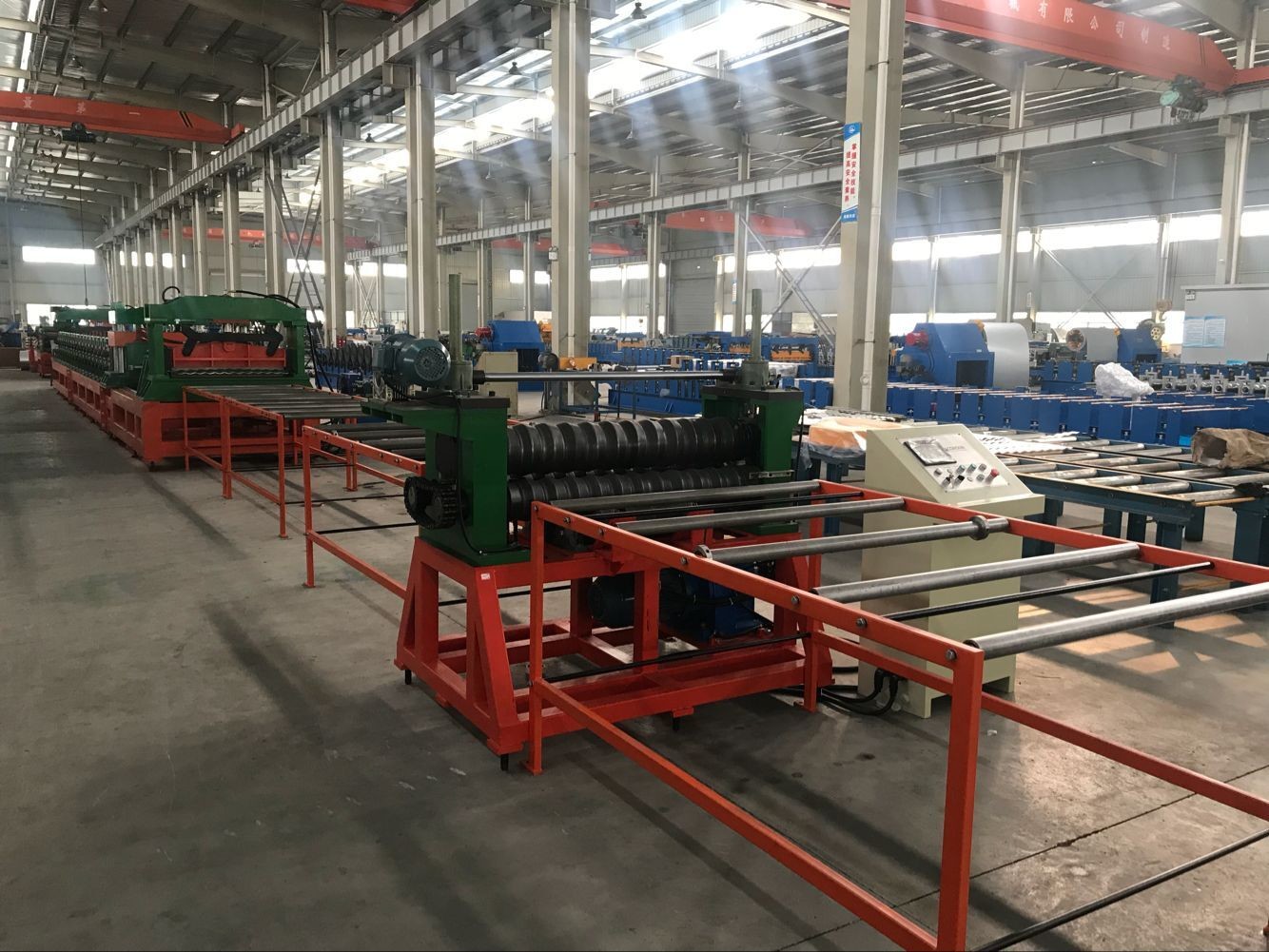

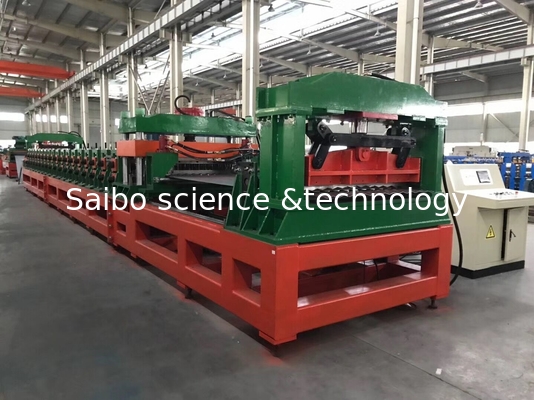

4. Photos de la machine à titre de référence
5. Garantie
1: Garantie contre les dysfonctionnements dus à des défauts de fabrication pendant 1 an après la date d'expédition.
2: Les réparations ne seront pas effectuées sans changement même pendant la période de garantie dans les circonstances suivantes:
- Les dommages sont dus à une catastrophe naturelle
- Un dysfonctionnement est dû à une erreur de l'utilisateur
- Le dysfonctionnement est dû à des modifications
- un dysfonctionnement résultant d'un déplacement ou d'un transport ultérieur après l'installation
3:Billets d'avion, frais de transport, hôtel,Les frais d'entretien de la machine et les frais de 100 $ par jour sont à la charge de l'acheteur si l'ingénieur du fabricant doit être envoyé à l'usine de l'acheteur pour assurer la maintenance de la machine pendant la période de garantie..
6. QFA
1) Q: Êtes-vous fabricant ou société commerciale?
R: Nous sommes fabricants et sociétés commerciales.
2) Q: fournissez-vous une installation et une formation à l'étranger?
R: Les services d'installation des machines et de formation des travailleurs à l'étranger sont facultatifs.
3) Q: Comment est votre service après-vente?
R: Nous fournissons un soutien technique en ligne ainsi que des services à l'étranger par des techniciens qualifiés.
4) Q: Comment votre usine fonctionne-t-elle en ce qui concerne le contrôle de la qualité?
R: Il n'y a pas de tolérance en ce qui concerne le contrôle de la qualité. Le contrôle de la qualité est conforme à ISO9001. Chaque machine doit passer des tests en cours d'exécution avant d'être emballée pour expédition.
5) Comment puis-je vous faire confiance que les machines collées test en cours d'exécution avant expédition?
R: 1) Nous enregistrons la vidéo de test pour votre référence.
2) Nous vous invitons à nous rendre visite et à tester la machine par vous-même dans notre usine.
6) Q: Avez-vous cette machine de formage de rouleaux de panneaux de toit en stock?
R: Non, la machine est faite sur commande.
6- Installation et formation:
a. Si les acheteurs visitent notre usine et vérifient la machine, nous vous apprendrons à installer et à utiliser la machine, et également à former vos travailleurs / techniciens en face à face.
b. Sans vous rendre, nous vous enverrons un manuel d'utilisation et une vidéo pour vous apprendre à installer et à utiliser.
C. Si l'acheteur a besoin de notre technicien pour aller à votre usine locale, s'il vous plaît organiser le repas et le logement et d'autres choses nécessaires.
