Machine de formage de rouleaux de toiture à couture stationnaire SSR de précoupe hydraulique

Machine de formage de rouleaux à double couche de panneaux de toiture

1. Spécification de la matière


2. Paramètres détaillés de la machine


3. Le schéma du flux de processus

Décoiler hydraulique Œuvre de formage Œuvre de découpe Œuvre de découpage

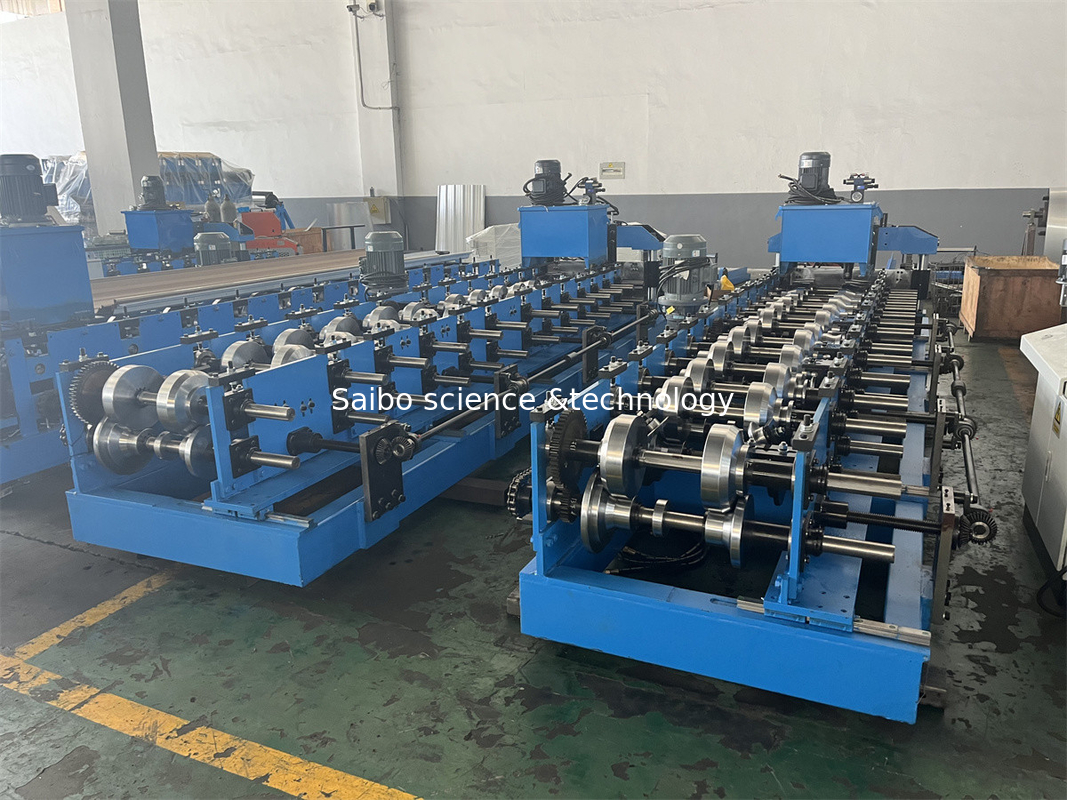

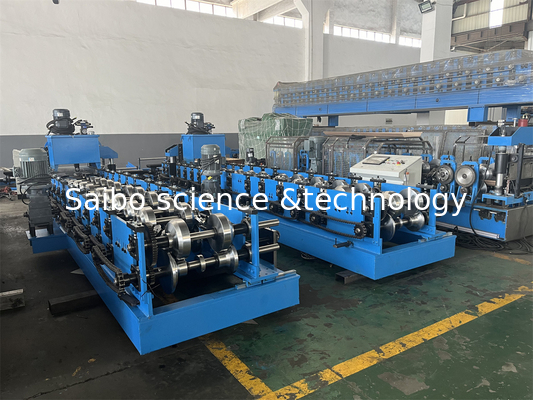

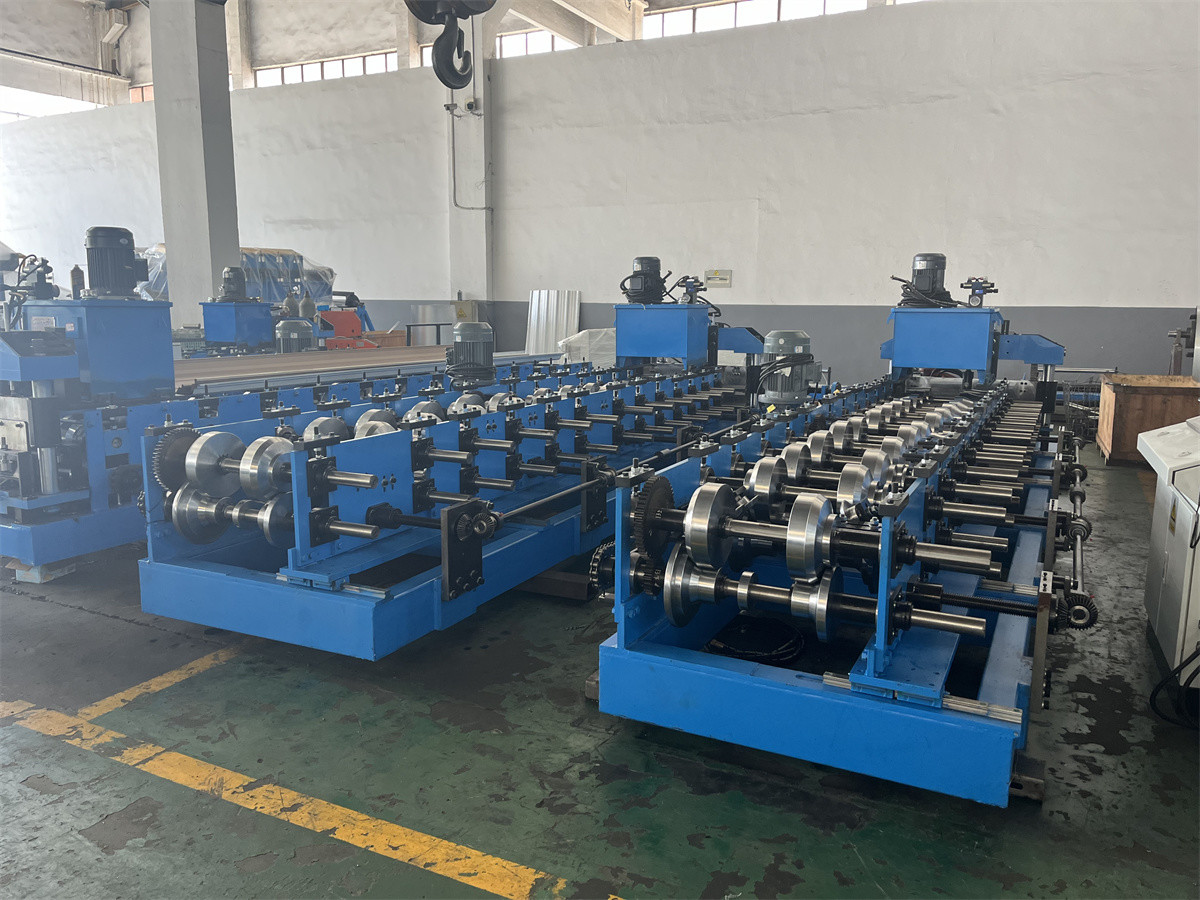

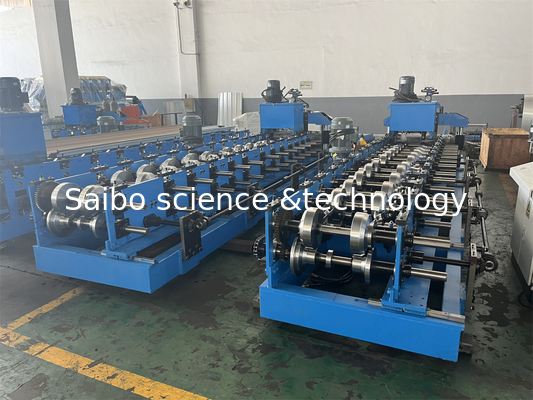

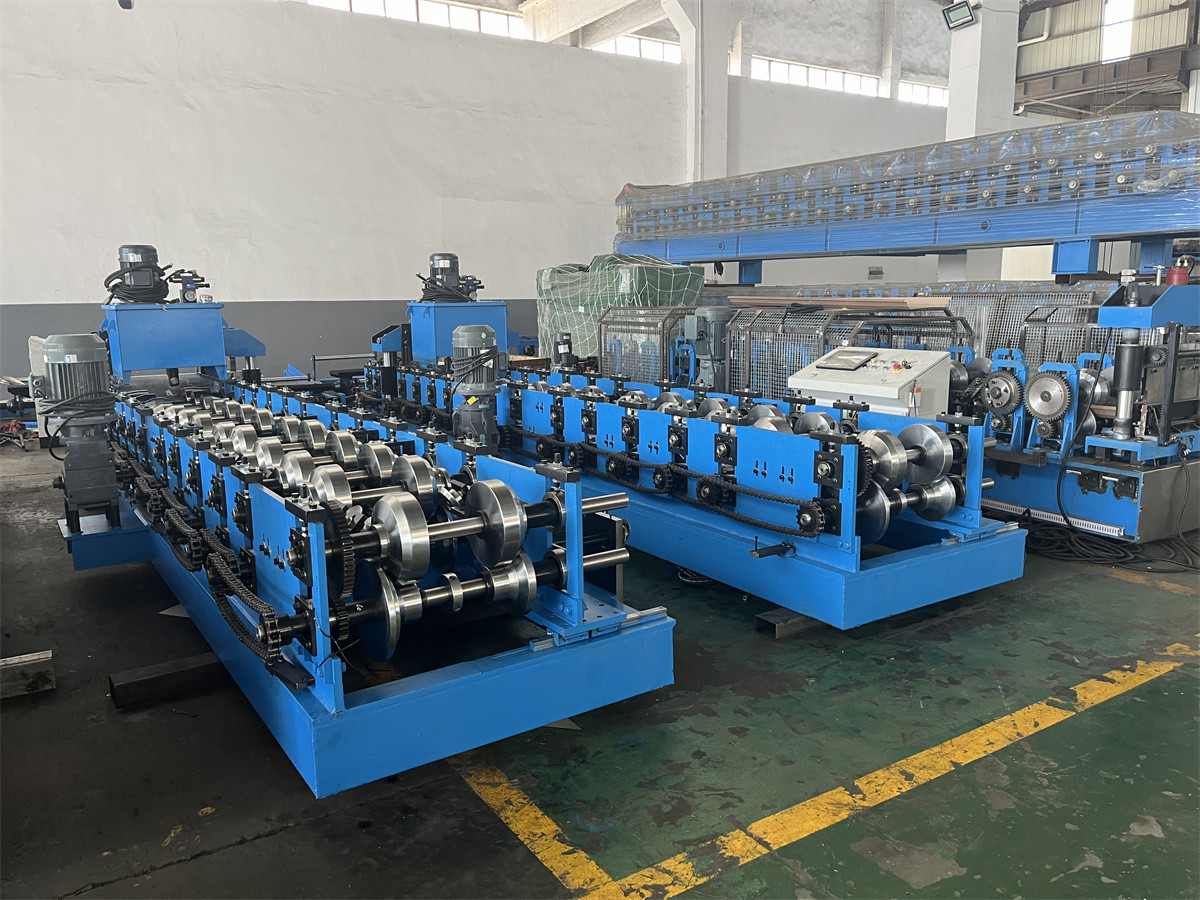

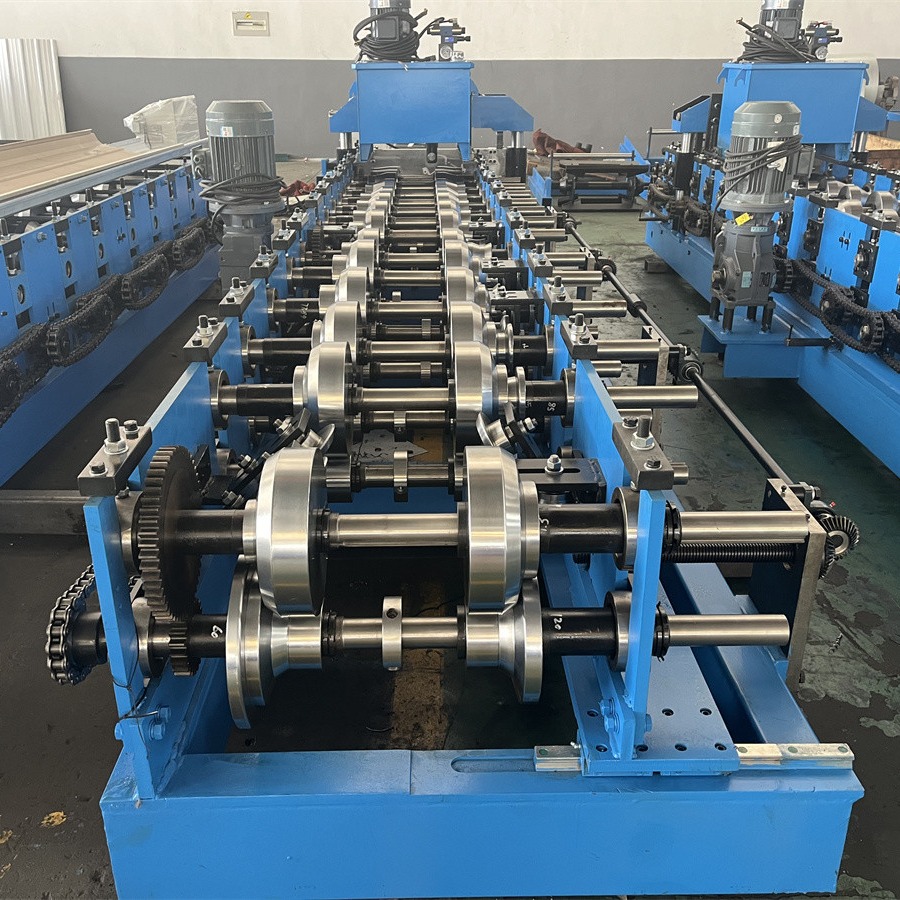

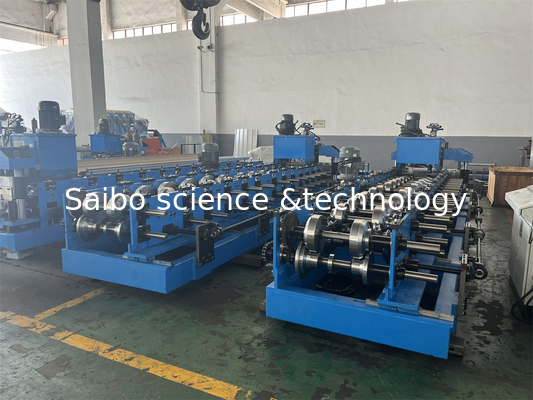

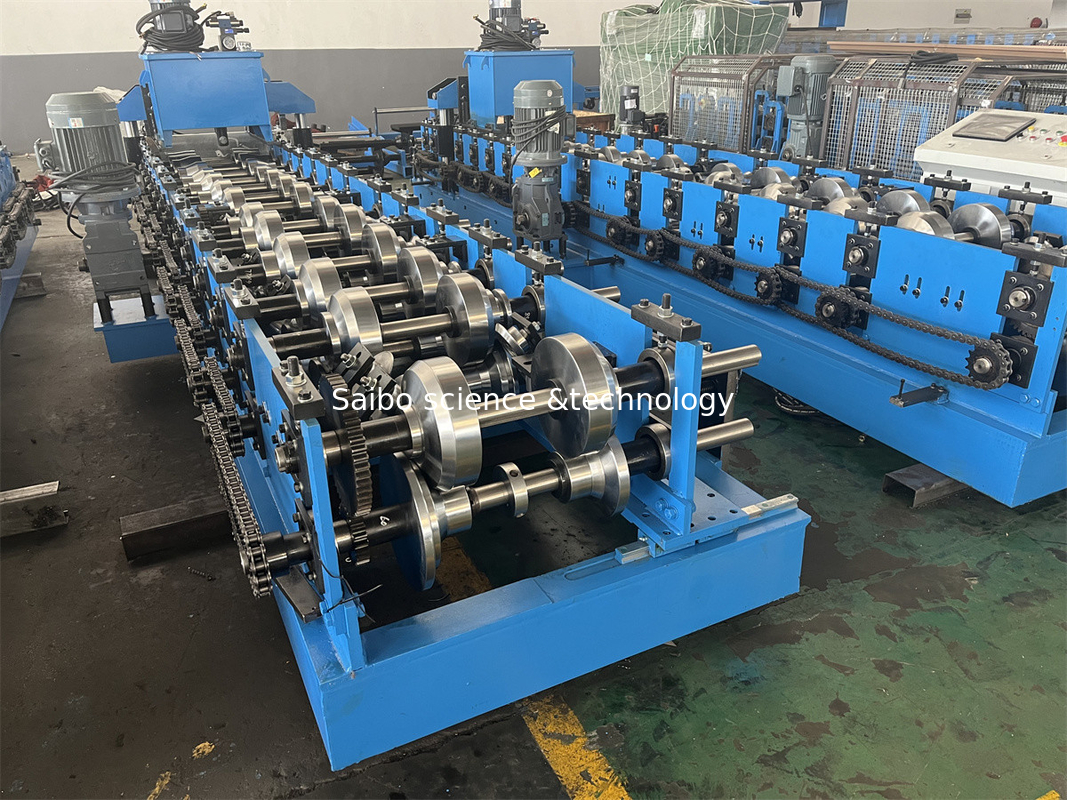

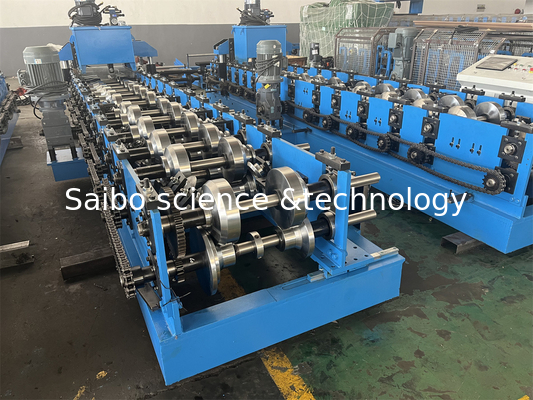

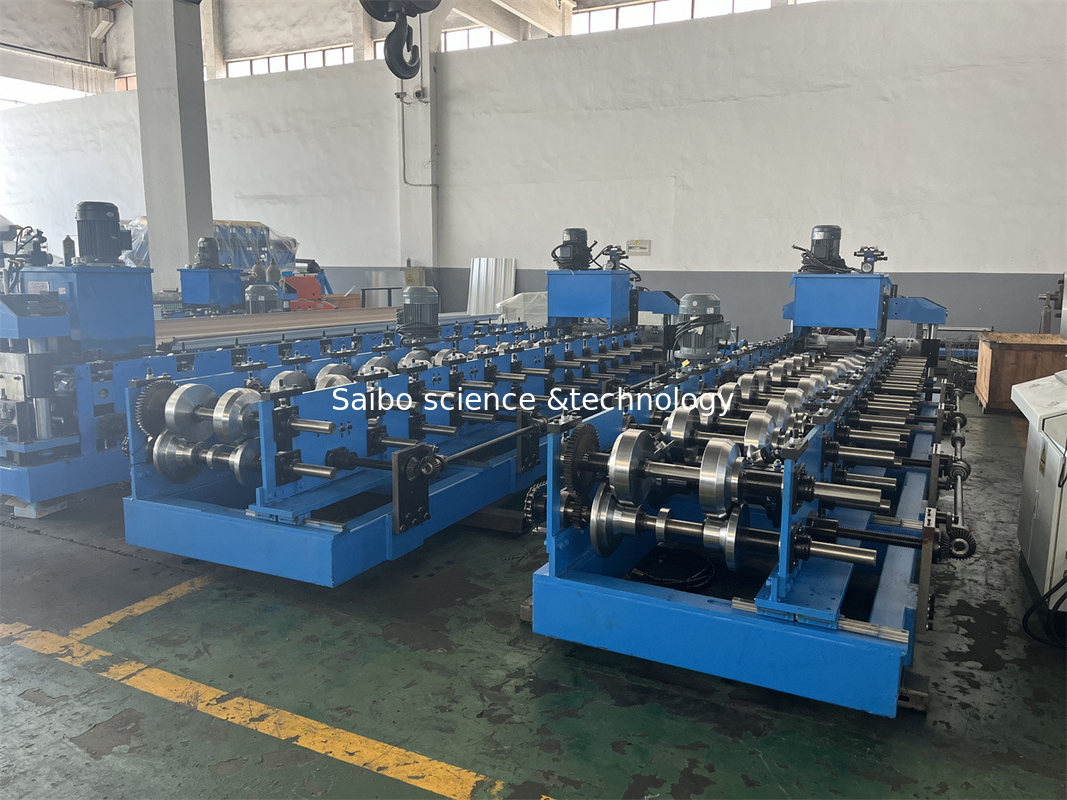

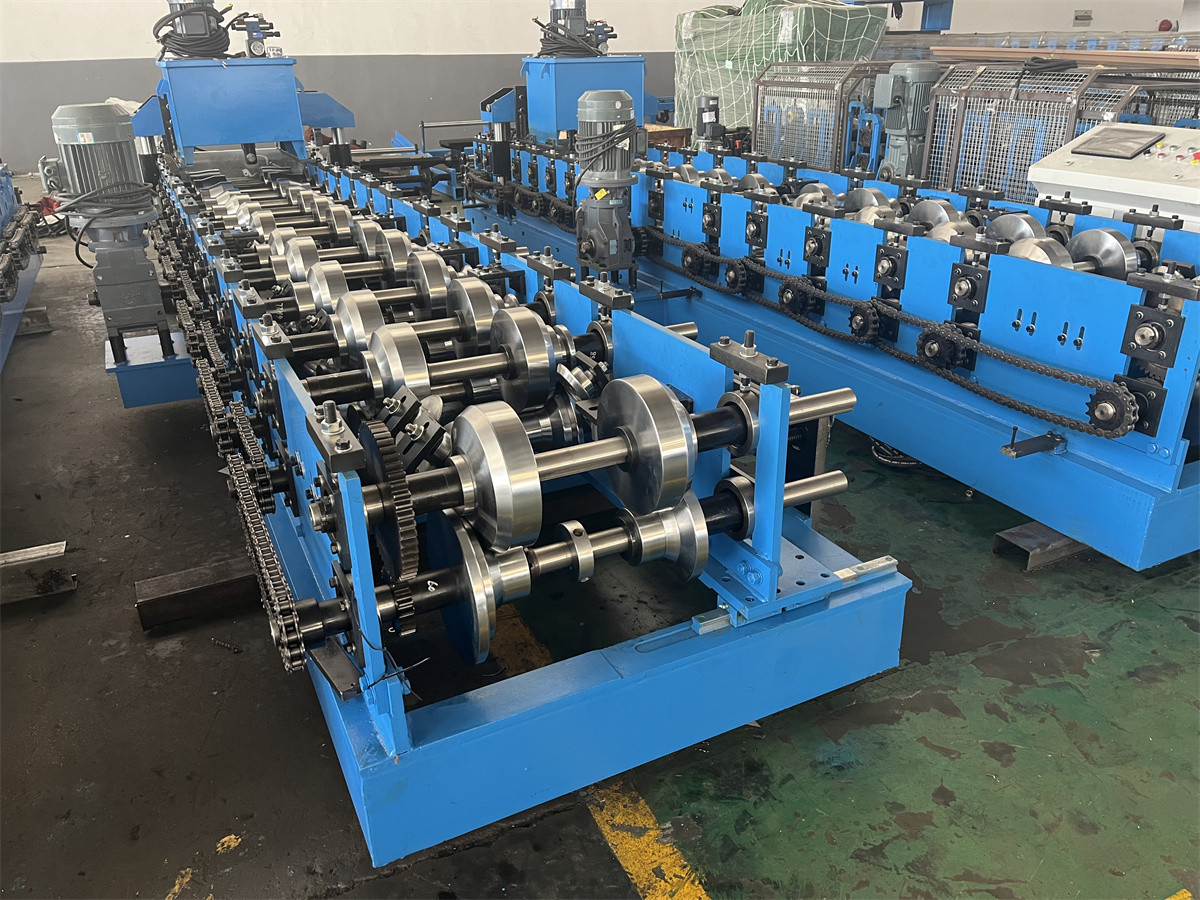

4.Référence des photos de la machine

5. Spécification des composants

(1) 5T décoiler hydraulique

• Largeur de l'alimentation: 1250 mm
• Capacité: 5 tonnes
• Le diamètre entre les deux: 470-520 mm
• Diamètre de sortie maximum: 1500 mm
• Vitesse de fonctionnement: 0 à 20 m/min réglable
• Puissance du moteur principal: moteur à courant alternatif de 5,5 kW
• Puissance hydraulique: 4 kW


(2) LesMachine principale de formage de rouleaux

• Matériau du rouleau:ASTM1045 surface chromée avec du chrome
• Diamètre de l'arbre: ¢70 mm Matériau: SAE1045 avec éteinture et trempage
• Cadre principal par soudage à la poutre 350H
• Structure de la machine: panneau mural


(3) Les produitsSystème de coupe hydraulique

• Coupe après moulage: couper la feuille après moulage au rouleau à la longueur requise
• Matériau de la lame:Cr12, dureté 58-62 HRC
• Puissance de coupe hydraulique, 4 kW
• Pression de travail réglable à 12 MPa
• Mesure de la longueur: Mesure automatique de la longueur du codeur
• Tolérance de longueur: +/- 1,5 mm pour chaque produit final


(4) Armoire de commande par ordinateur

• Réglage programmable de la longueur et de la quantité du profilé
• Langue du système d'exploitation: anglais et chinois
• L'ordinateur est utilisé pour contrôler la longueur et la quantité.

• PLC: Panasonic ou personnalisation
