| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | Saibo |
| Numéro de modèle: | Le nombre de points de contrôle |
| Quantité de commande min: | 1 série |
| Détails d'emballage: | Approprié à l'expédition d'océan |
| Délai de livraison: | 60 jours ouvrables après dépôt reçu |
| Capacité d'approvisionnement: | Négociations |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| Mettre en évidence: | 7.5KW Ridge Cap Roll Forming Machine,Machine de formage de rouleaux à capuche à crête de 6 m/min,Machines de formage de rouleaux à capuche à entraînement servo |
||
Données techniques de la machine de formage de rouleaux à crête de cap
Machine de formage de crête de plafond pour rendre le plafond de crête approprié pour le toit en acier.Votre crête peut être conçue ici.
Voici quelques machines de crête populaires pour votre référence,arrêt de la machine de découpe,vitesse de travail d'environ 2 à 4 m/min.
la crête standard avec une jambe plate, qui doit couper la jambe selon les feuilles trapézoïdales de toiture lors de l'installation/
une crête spéciale coupée selon des feuilles trapézoïdales de toiture,qui peuvent être facilement fixés sur les toits sans coupe supplémentaire lors de l'installation, ce qui améliore considérablement l'efficacité du travail et correspond parfaitement aux feuilles de toiture imperméables.
Les machines de formage de plaquettes de crête Saibo comprennent un décoiler manuel de 3 tonnes, une machine de formage avec coupe post, un contrôleur PLC, une station hydraulique, une table d'exécution.Système de commande Mitsubishi ou Siemensvous permettre d'utiliser convivial, vous mettez seulement dans la longueur et les pièces, rouleau machine de formage fonctionnera automatiquement.
1Profil à titre de référence
2. Spécification du matériau
| Je ne veux pas. | Spécification du matériau | |
1
| Matériel approprié | IGP |
2
| Largeur de la matière première | 403 mm |
| 3 | Épaisseur | 00,4 à 0,6 mm |
3. Paramètres détaillés de la machine
| 1 | Rmatériau d'allumage | une surface enduite de chrome ASTM1045 avec chrome |
| 2 | Station à rouleaux | 7 stations + 4 stations de rouleaux latéraux |
| 3 | Diamètre de l'arbre | ¢ 65 mm matériau: 40CR avec trempage |
| 4 | Structure de la machine | Coupe d'électrodes de fil |
| 5 | Cadre de la machine | soudage par faisceau 350H |
| 6 | Mode d'alimentation | par manuel |
| 7 | Moteur principal | 7Servo moteur de 5 kW |
| 8 | Puissance hydraulique | 15 kW |
| 9 | Matériau du moule de presse | Dureté Cr12, 58 à 62 HRC |
| 10 | Matériau de la lame et du moule de presse | Dureté Cr12, 58 à 62 HRC |
| 11 | Système de coupe | coupe de poteaux hydrauliques |
| 12 | Matériau approprié | Acier de couleur, 0,4-0,6 mm |
| 13 | Système d'entraînement | par boîte de vitesses |
| 14 | Voltage | 380V, 50HZ, 3P |

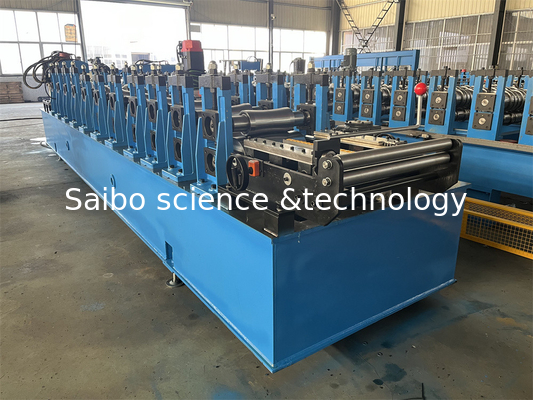

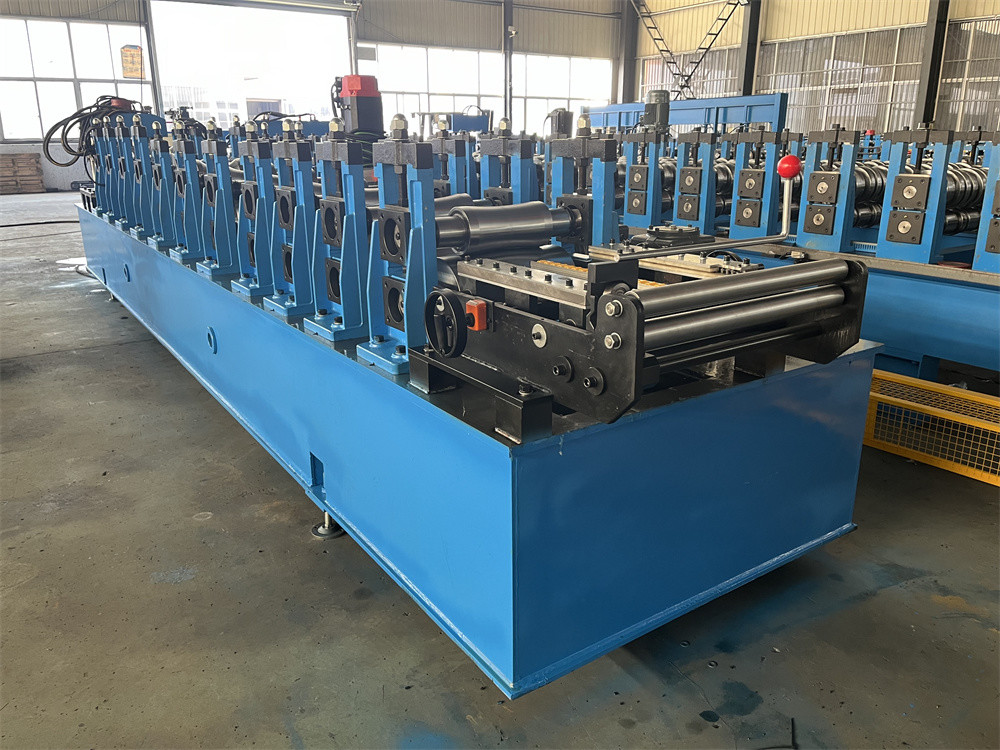

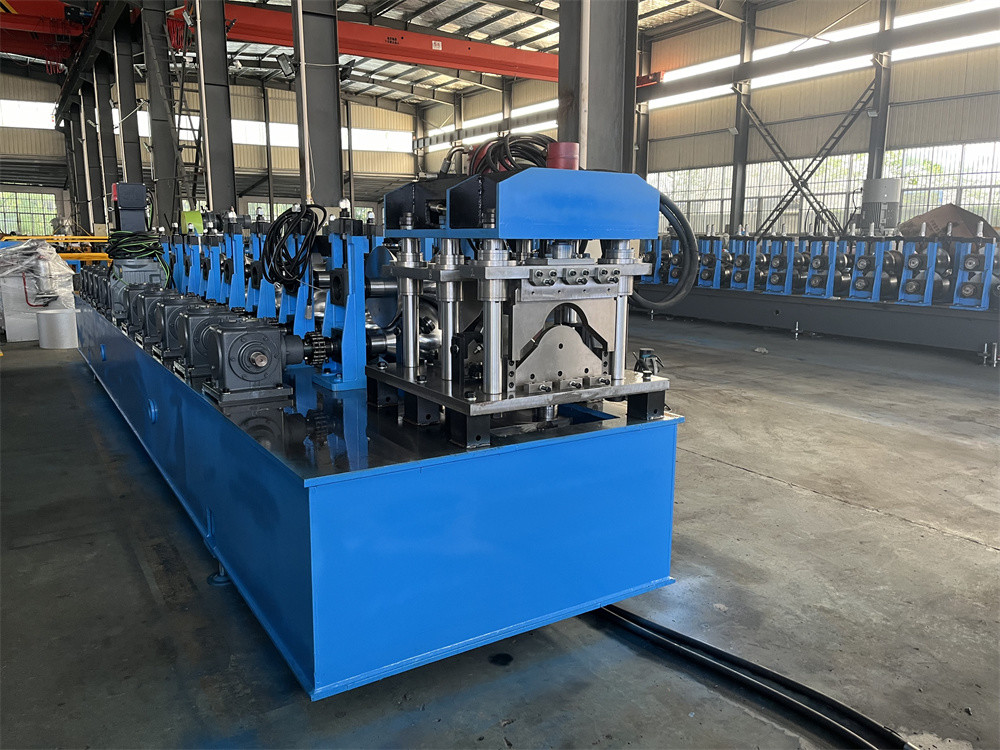

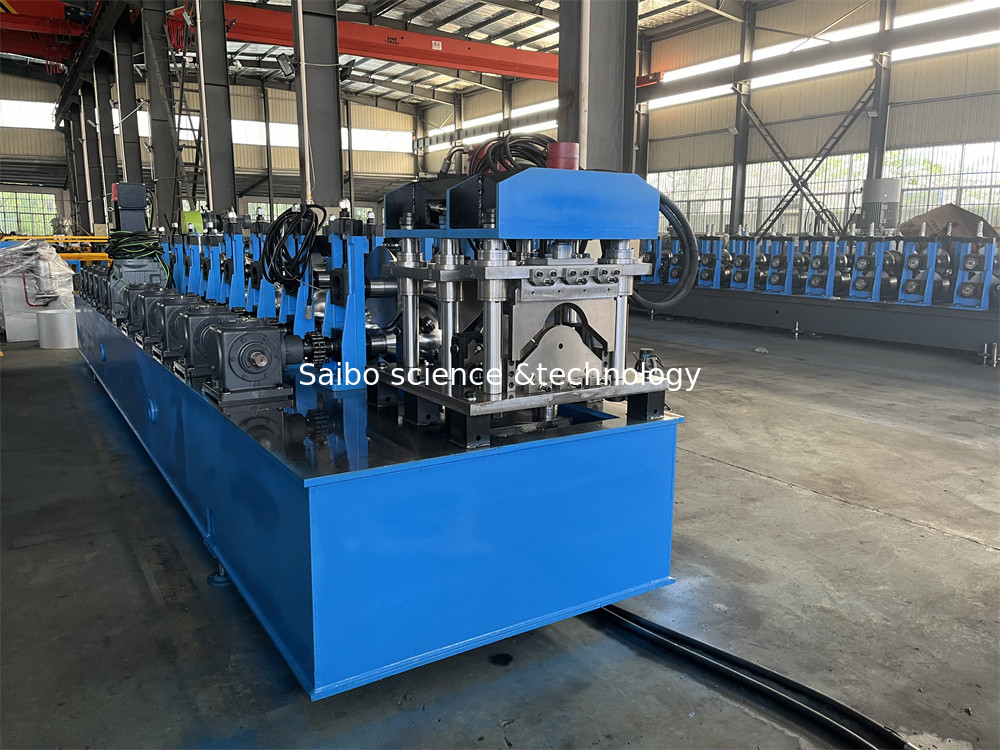

4.Photographies à titre de référence
5Maintenance et sécurité
1Il devrait y avoir un fil de terre indépendamment relié au sol.
2- Gardez tous les composants électriques propres.
3Ne pas ouvrir la porte de la boîte électrique sauf pour le nettoyage et le réglage.
4Lors du nettoyage mensuel, vérifiez l'isolation et les conditions de connexion de chaque composant électrique.
5. La machine: 380V/50HZ, pièces de fonctionnement: AC24V, veuillez vous référer au dessin du principe électrique et au tableau pour la maintenance.
6Ne modifiez pas les paramètres du système à moins que l'opérateur ne soit spécialisé dans le contrôle du système.
.
7Lorsque le système ne fonctionne pas correctement, veuillez appeler des techniciens spécialisés ou des électriciens pour l'entretien.

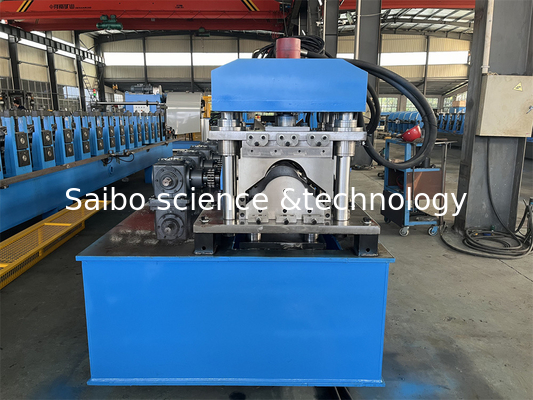

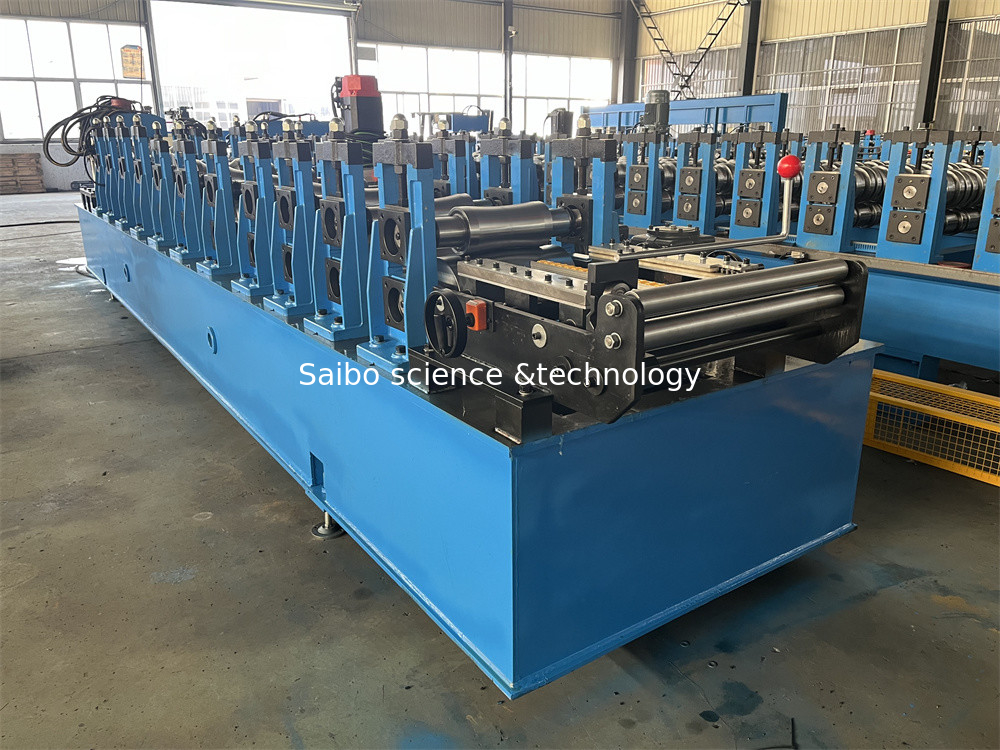

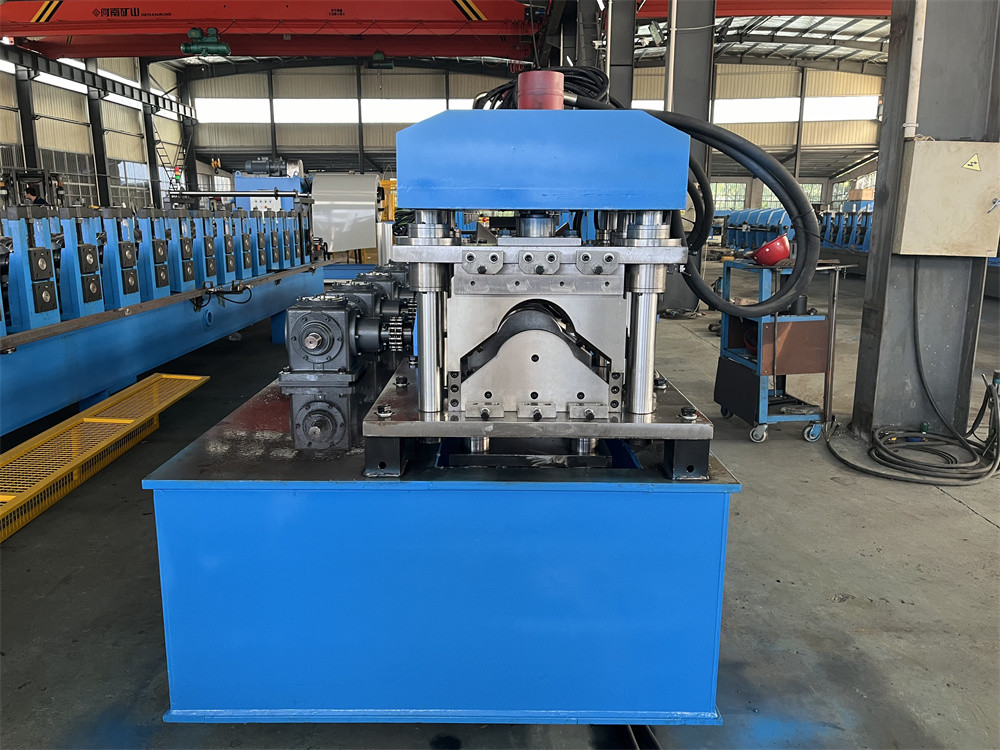

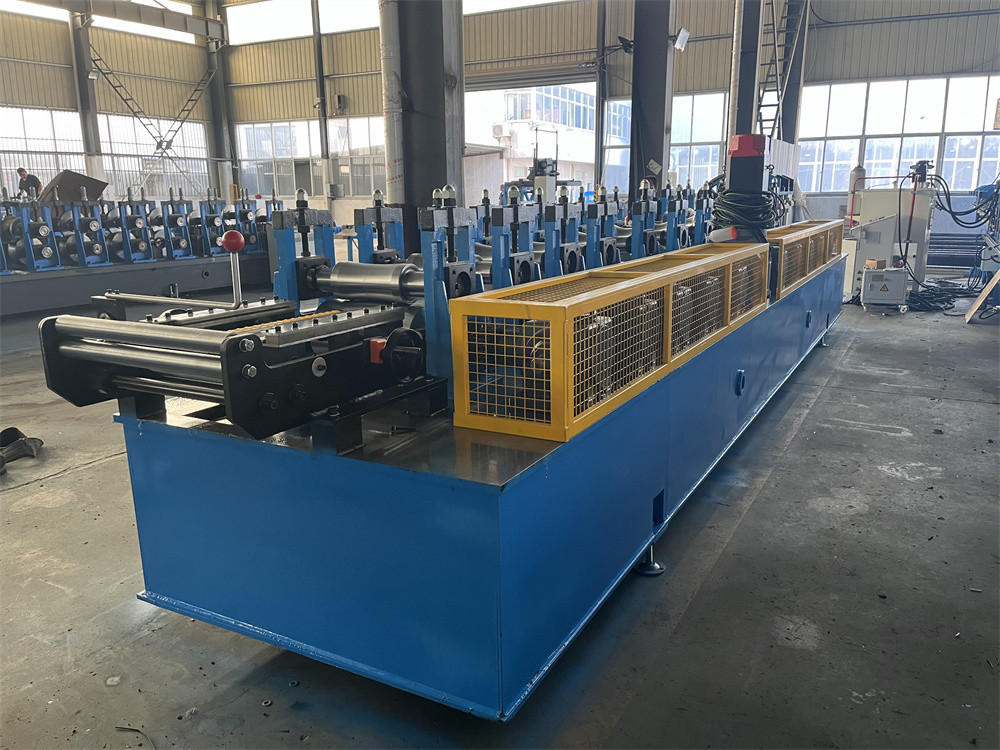

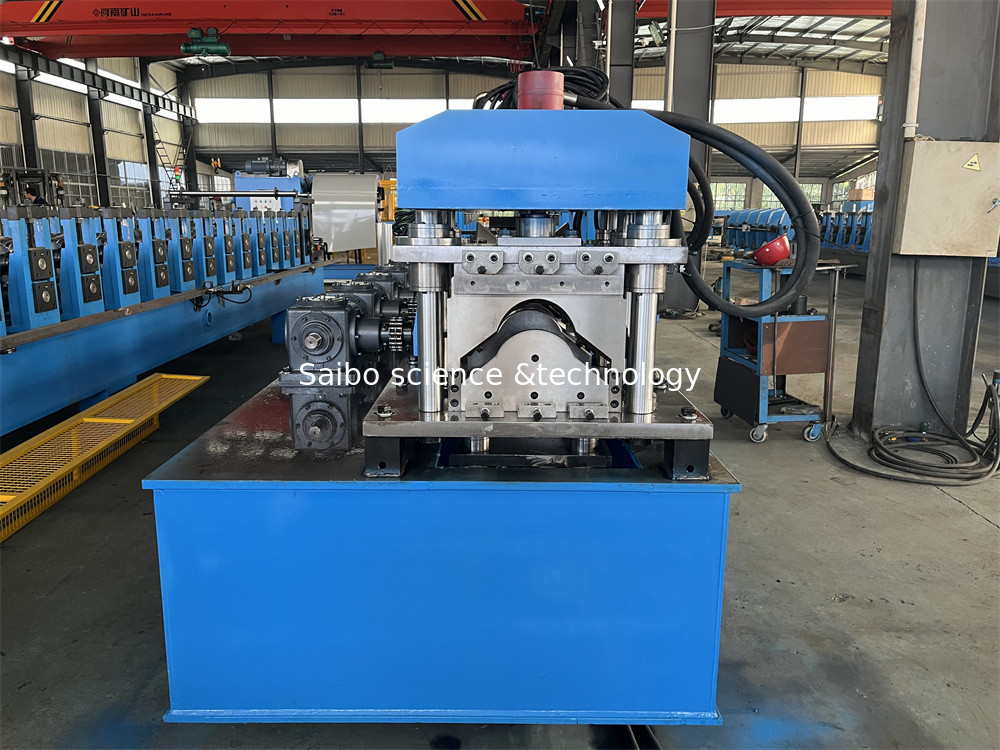

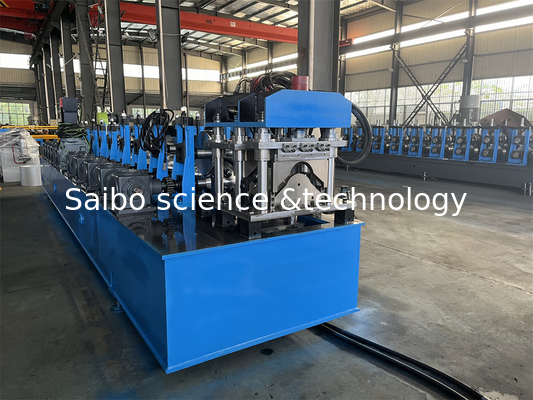

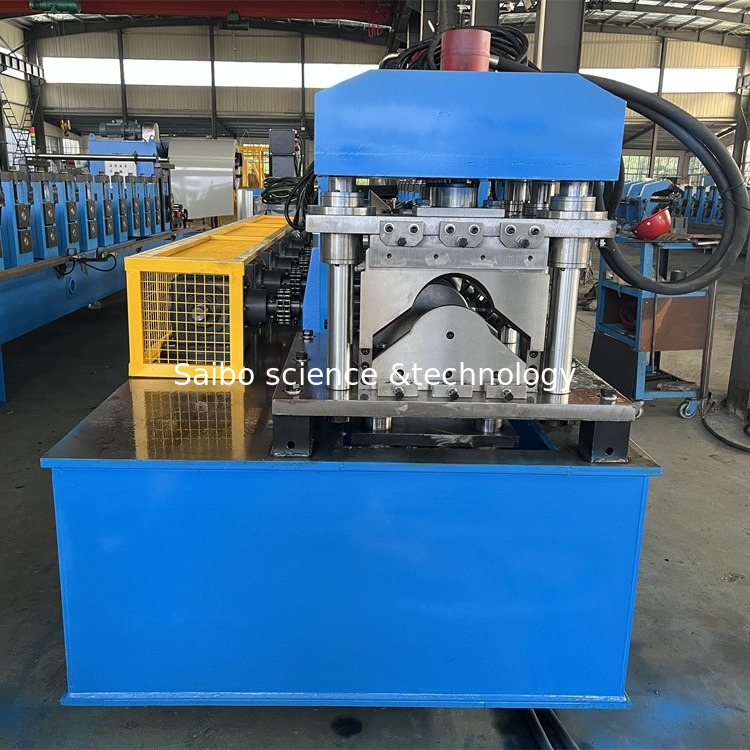

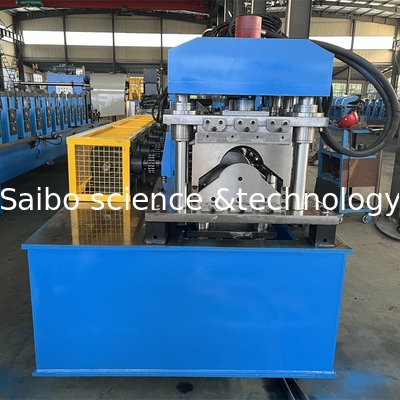

6.Image de la machine pour référence:
